Montage du verrou biométrique Revo’Motion Vachette

Verrou Revo’Motion Vachette © Zone Outillage
Portrait de Pascal
Pascal B. - Rédacteur
04 Décembre 2015 à 12:11 0 commentaire
niveau Facile
duree Moins d'une journée
Si vous êtes allergiques aux clefs, le verrou Revo’Motion de Vachette est fait pour vous. Il est conçu pour s’ouvrir à l’aide d’un code et pour les vraiment distraits en utilisant simplement votre empreinte digitale. Vachette est une marque bien connue des français dont la fondation remonte à 1864. Elle fait maintenant partie du groupe suédois Assa Abloy leader mondial des solutions d’ouverture de portes.

Équipement utilisé pour réaliser le DIY

ToolboxOutillage utilisé

NutMatériaux utilisés

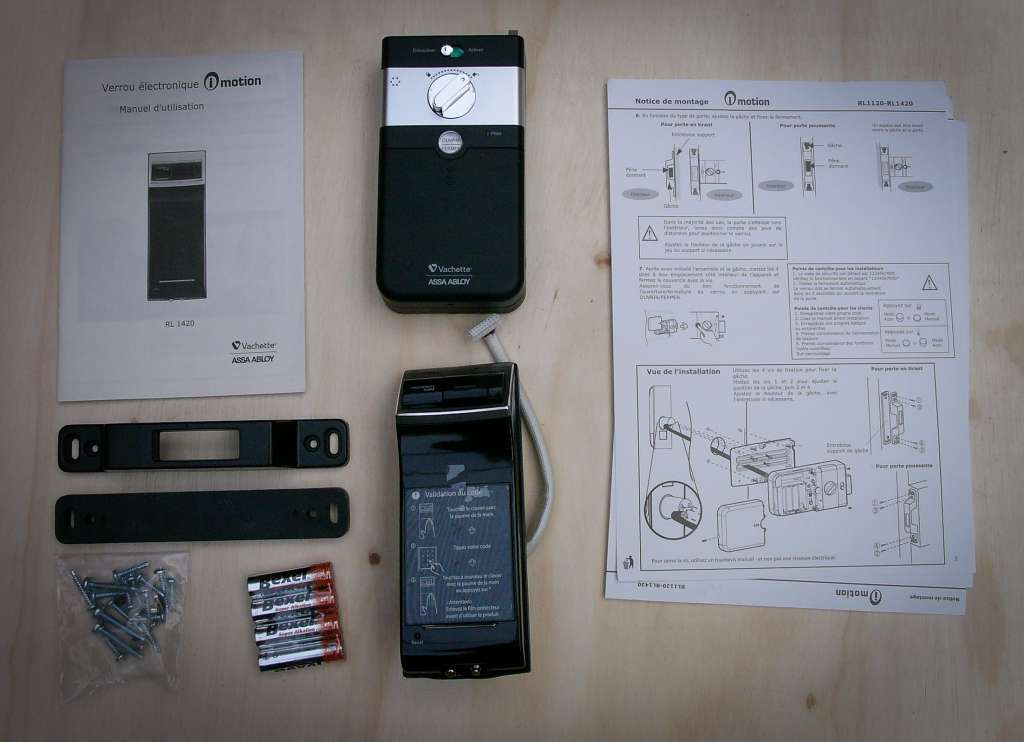

Unités Matériaux / accessoires Dimensions
1 Sous-plaque -
1 Boîtier arrière -
1 Boîtier avant -
1 Gâche -
2 Cales -
16 Vis -
4 Piles -

Étape 1 - Préparation et prise de mesures

  • Le boitier arrière étant assez long (158 mm) nous sommes obligés de fabriquer une entretoise en CP afin de rattraper les irrégularités de la porte.
  • Pose du gabarit et repérage du trou central de 35 mm et des emplacements des vis de fixation.
Verrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone Outillage

Étape 2 - Fixation de la contreplaque

  • Perçage de l’ensemble et pose du boîtier avant, celui-ci se positionne temporairement à l’aide d’un adhésif double face.

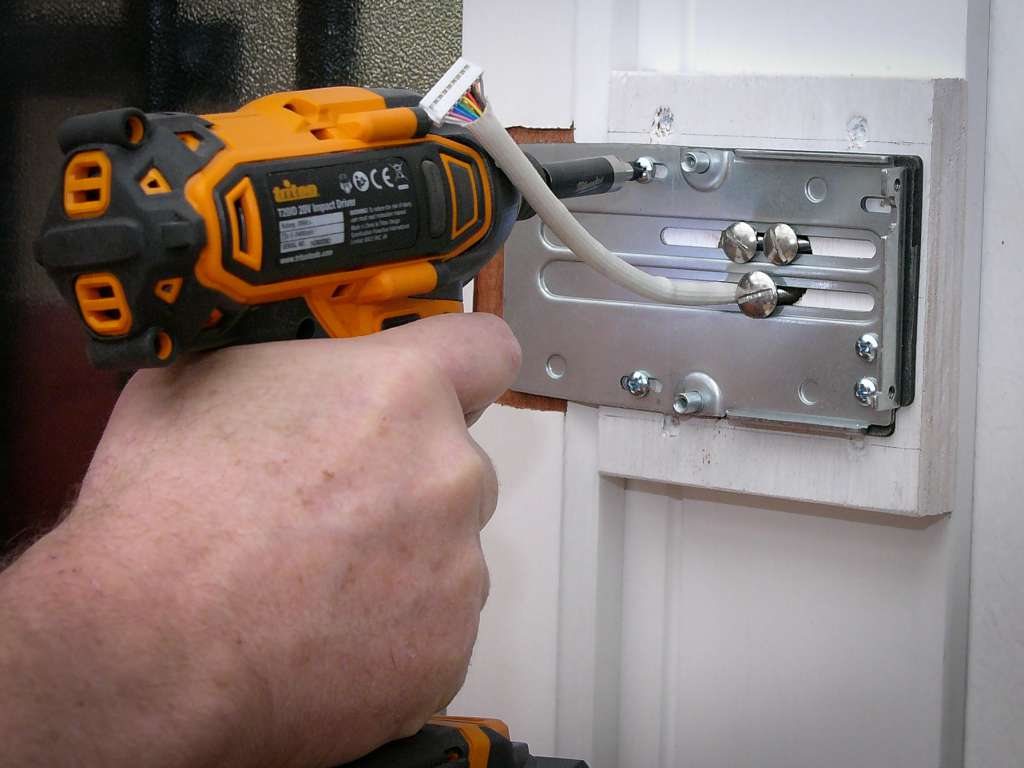

  • Fixation de la contreplaque au boîtier avant, les vis d’origine ont été remplacées par des plus longues à cause de la surépaisseur due à l’entretoise, en fait ce sont ces vis qui limitent l’épaisseur des portes à 45 mm par Vachette le câble à encore de la marge.
Verrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone Outillage

Étape 3 - Assemblage du boîtier

  • Une fois le câble connecté au circuit imprimé, on fixe le boitier arrière.
  • On installe les 4 piles fournies et l’on peut alors procéder à un premier test de fermeture électrique. Le bouton central permet un verrouillage manuel et suivant la programmation choisie un verrouillage automatique au bout de 5 secondes. Le petit bouton de droite permet un surverrouillage de l’intérieur bloquant toute tentative d’ouverture que ce soit par code ou par empreinte, comme dans les portes de cockpit d’avion.
Verrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone Outillage

Étape 4 - Fixation et mise en route du boîtier

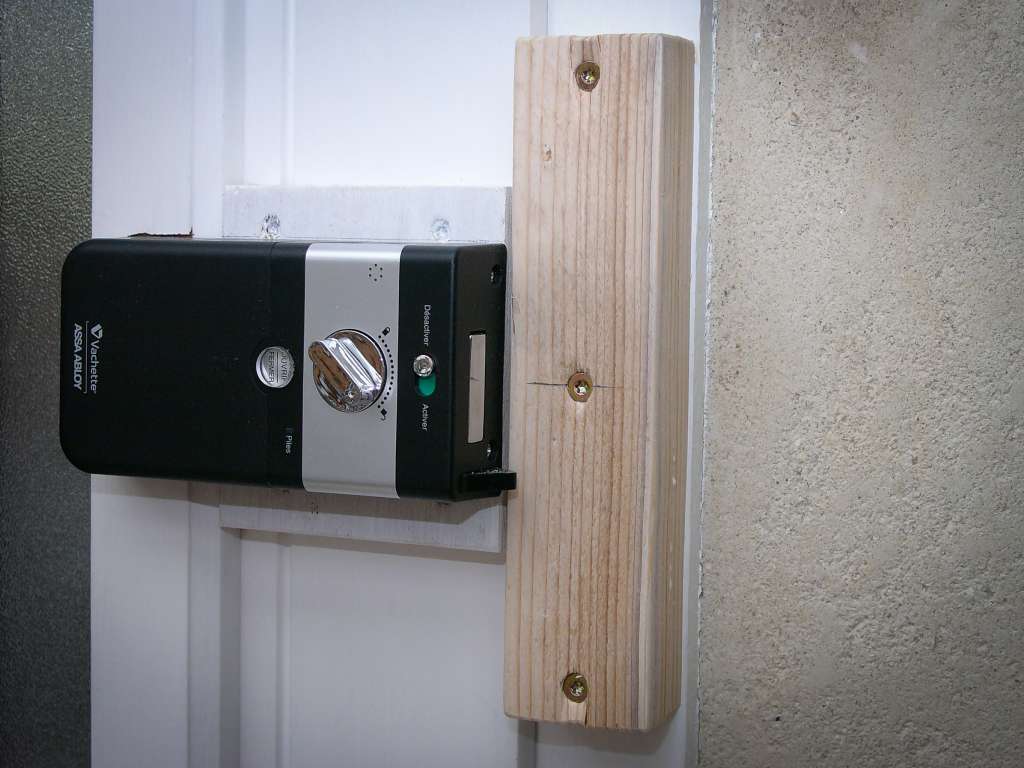

  • Fabrication et pose d’une entretoise pour la gâche, puis fixation de celle-ci. Deux vis ont été remplacées par des plus longues pour un meilleur accrochage dans le dormant.
  • Collage du cache sur la gâche et premier enregistrement du nouveau code et des empreintes digitales guidés par une commande vocale.
Verrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone OutillageVerrou Revo’Motion Vachette © Zone Outillage
